FXS y FXO

Utilizamos la centralita Panasonic:

DISA (direct inward system access) esta es una función para la PBX para configurar que teléfono suene primero, el orden en el que suenen los teléfonos que están conectados a las extensiones de una PBX.
Está compuesta por las extensiones, en este caso son 8 (FO1 hasta FO8) esta es una extensión que hace la función de FXS (foreign exchange subscriber) y la línea telefónica hace la función de FXO (foreign exchange office)

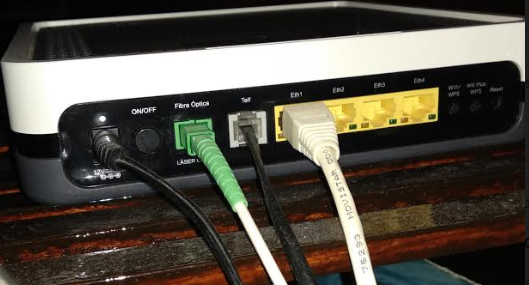

Fibra óptica casa

Redes de telefonía

RTB

RTB es Red de Telefonía Básica

ADSL

                               ADSL: Asymetric Digital Subscriber Line


Es un conjunto de tecnologías que proporciona al abonado acceso a Internet mediante la transmisión de datos digitales a través del cable telefónico convencional.

Utiliza el cable par de cobre.

Tiene el Downstream y el Upstream. Esto quiero decir que hay una subida y una bajada de datos. En este caso tiene que haber mas bajada que subida de datos.

El ADSL va por ondas, lo que se denomina voz telefónica básica.
La voz va desde los 300 Hz hasta los 4000Hz

Digital Subscriber Line proporciona al abonado acceso a Internet mediante la transmisión de datos digitales a través del par de cobre.

En cada uno de los extremos de la línea DSL un modem se encarga de codificar los datos digitales sobre la señal analógica. En el extremo del abonado dicho modem suele estar integrado en un dispositivo que actúa asímismo como router y como switch.



El splitter es un filtro de paso bajo, es decir, deja pasar las frecuencias por debajo.

Instalación y cableado de los paneles de conexión

Para instalar el cableado y los paneles de conexión aparte de elegir el tamaño del armario y ubicarlos tenemos que tener en cuentas las siguientes consideraciones:


- Las regletas se sitúan en la parte inferior.
- Los equipos electrónicos arriba, para una ventilación correcta.
- Los paneles de fibra óptica, agrupados por debajo del switch.
- Los cables deben instalarse en las guías.
- Si se instala un Sistema de Alimentación Ininterrumpido (SAI) se coloca en la parte superior del armario.

Los pasos para montar el armario y los paneles de conexión son los siguientes:


1- Se monta la regleta de alimentación eléctrica en la parte inferior.


2- Se instala las cuadras laterales en el switch y este se atornilla en la parte superior del rack, dejando un hueco para su ventilación.


3- Se elige el modelo del panel de conexión.


4- Se atornilla el panel al rack.


5- Se prepara el cable, pelandolo.


6- Se colocan los cables en el lugar correspondiente según el código de color.


7- Se van colocando los cables, primero los del exterior y luego los del interior.


8- Se colocan los cables en la guía de cables y se agrupan todos los cables con una brida.


9- Se conectan el panel al armazón del rack empleando los cables de conexión a masa.

Aquí estamos atornillando el switch al rack.

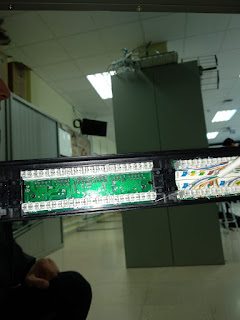

Aquí está todo colocado y los cables unidos y conectados, están unidos mediante bridas.

Por detrás esta bien conectado todos los cables con todos los colores y todo correcto

Términos de telefonía básica

TÉRMINOS DE TELEFONÍA BÁSICA



PTR

PTR: Punto de Terminación de Red

BAT

BAT: Base de Acceso Terminal

PAU

PAU: Punto de Acceso Usuario




















RESUMEN

BAT

La toma viene provista de una entrada conector telefonico de 6 vias. Se conecta cada cable al terminal L1 y L2. Si no vienen marcados L1 y L2 se busca conectar hilos del cable a los terminales de la toma 45



MULTIPLEXOR PASIVO

Es un dispositivo que proporciona continuidad entre la acometida de cables de pares trenzados de la red de distribución y de dispersión y algunas de las tomas de usuario (BAT) de la red interior de usuario de pares trenzados.

Telefonía básica

RED VoIP

Utiliza el RJ-45.

Emplea el Full-Duplex (se puede transmitir y recibir al mismo tiempo).

Utiliza los números: 1
                                 2
                                 3
                                 6

RTC

Red Telefónica Conmutada.

También se llama "bucle local" o "par de cobre".

Utiliza el RJ-11.

Emplea el Half-Duplex (se puede transmitir pero no recibir al mismo tiempo).

Utiliza los números: 4
                                 5

Tx: Transmitir

Rx: Recibir



También tenemos la roseta de un RJ-45 donde también  puedes insertar un RJ-11, ya que tiene como una roseta dentro de la otra.

Así es su aspecto por fuera, con su roseta más grande (la de RJ-45) y la más pequeña (la de RJ-11)

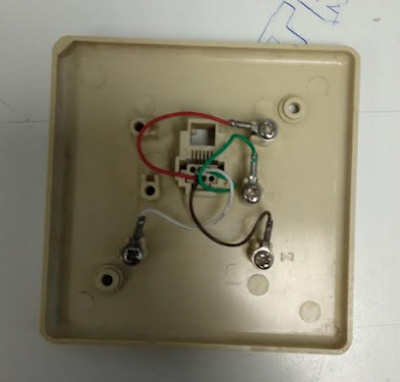

Y así es como quedaría por la parte de dentro.

En conclusión, podemos insertar un RJ-11 en un RJ-45.
