FXS y FXO

Utilizamos la centralita Panasonic:

DISA (direct inward system access) esta es una función para la PBX para configurar que teléfono suene primero, el orden en el que suenen los teléfonos que están conectados a las extensiones de una PBX.
Está compuesta por las extensiones, en este caso son 8 (FO1 hasta FO8) esta es una extensión que hace la función de FXS (foreign exchange subscriber) y la línea telefónica hace la función de FXO (foreign exchange office)

Fibra óptica casa

Redes de telefonía

RTB

RTB es Red de Telefonía Básica

ADSL

                               ADSL: Asymetric Digital Subscriber Line


Es un conjunto de tecnologías que proporciona al abonado acceso a Internet mediante la transmisión de datos digitales a través del cable telefónico convencional.

Utiliza el cable par de cobre.

Tiene el Downstream y el Upstream. Esto quiero decir que hay una subida y una bajada de datos. En este caso tiene que haber mas bajada que subida de datos.

El ADSL va por ondas, lo que se denomina voz telefónica básica.
La voz va desde los 300 Hz hasta los 4000Hz

Digital Subscriber Line proporciona al abonado acceso a Internet mediante la transmisión de datos digitales a través del par de cobre.

En cada uno de los extremos de la línea DSL un modem se encarga de codificar los datos digitales sobre la señal analógica. En el extremo del abonado dicho modem suele estar integrado en un dispositivo que actúa asímismo como router y como switch.



El splitter es un filtro de paso bajo, es decir, deja pasar las frecuencias por debajo.

Instalación y cableado de los paneles de conexión

Para instalar el cableado y los paneles de conexión aparte de elegir el tamaño del armario y ubicarlos tenemos que tener en cuentas las siguientes consideraciones:


- Las regletas se sitúan en la parte inferior.
- Los equipos electrónicos arriba, para una ventilación correcta.
- Los paneles de fibra óptica, agrupados por debajo del switch.
- Los cables deben instalarse en las guías.
- Si se instala un Sistema de Alimentación Ininterrumpido (SAI) se coloca en la parte superior del armario.

Los pasos para montar el armario y los paneles de conexión son los siguientes:


1- Se monta la regleta de alimentación eléctrica en la parte inferior.


2- Se instala las cuadras laterales en el switch y este se atornilla en la parte superior del rack, dejando un hueco para su ventilación.


3- Se elige el modelo del panel de conexión.


4- Se atornilla el panel al rack.


5- Se prepara el cable, pelandolo.


6- Se colocan los cables en el lugar correspondiente según el código de color.


7- Se van colocando los cables, primero los del exterior y luego los del interior.


8- Se colocan los cables en la guía de cables y se agrupan todos los cables con una brida.


9- Se conectan el panel al armazón del rack empleando los cables de conexión a masa.

Aquí estamos atornillando el switch al rack.

Aquí está todo colocado y los cables unidos y conectados, están unidos mediante bridas.

Por detrás esta bien conectado todos los cables con todos los colores y todo correcto

Términos de telefonía básica

TÉRMINOS DE TELEFONÍA BÁSICA



PTR

PTR: Punto de Terminación de Red

BAT

BAT: Base de Acceso Terminal

PAU

PAU: Punto de Acceso Usuario




















RESUMEN

BAT

La toma viene provista de una entrada conector telefonico de 6 vias. Se conecta cada cable al terminal L1 y L2. Si no vienen marcados L1 y L2 se busca conectar hilos del cable a los terminales de la toma 45



MULTIPLEXOR PASIVO

Es un dispositivo que proporciona continuidad entre la acometida de cables de pares trenzados de la red de distribución y de dispersión y algunas de las tomas de usuario (BAT) de la red interior de usuario de pares trenzados.

Telefonía básica

RED VoIP

Utiliza el RJ-45.

Emplea el Full-Duplex (se puede transmitir y recibir al mismo tiempo).

Utiliza los números: 1
                                 2
                                 3
                                 6

RTC

Red Telefónica Conmutada.

También se llama "bucle local" o "par de cobre".

Utiliza el RJ-11.

Emplea el Half-Duplex (se puede transmitir pero no recibir al mismo tiempo).

Utiliza los números: 4
                                 5

Tx: Transmitir

Rx: Recibir



También tenemos la roseta de un RJ-45 donde también  puedes insertar un RJ-11, ya que tiene como una roseta dentro de la otra.

Así es su aspecto por fuera, con su roseta más grande (la de RJ-45) y la más pequeña (la de RJ-11)

Y así es como quedaría por la parte de dentro.

En conclusión, podemos insertar un RJ-11 en un RJ-45.

Captura Elastix

Captura del servidor de Elastix con la IP 192.168.19.170

Hemos conectado aparte el servidor y hemos introducido la contraseña que nos daba, en este caso el usuario era ROOT y la contraseña era ELASTIX. Una vez hecho eso nos salía un mensaje que nos decía que teníamos que conectarnos a un ordenador externo y teníamos que poner la soguiente IP:  IP:192.168.19.170

Una vez realizado todo íbamos al ordenador y cambiábamos nuestra IP para poder buscar la IP que nos habían proporcionado. Una vez puesta, nos salía el usuario y la contraseña de la marca Elastix. El usuario era ADMIN y la contraseña era ELASTIX. Una vez puesto, entrábamos al menú y nos salían estas opciones.

Diferencia entre SIP y VoIP

Vamos a trabajar con Asterisk. Es software libre que implementa los servicios de una central telefónica de VoIP.

SIP es un protocolo de señalización a nivel de aplicación que utiliza el puerto 5060.

Ejemplo de sesión de llamada SIP:

SIP no se encarga de transportar datos entre los interlocutores. Para esta tarea se utiliza el protocolo RTP (Real Time Protocol).

La figura muestra la topología más frecuente que ilustra la relación entre los protocolos SIP y RTP. Cuando un interlocutor quiere llamar al otro, se pone en contacto con su servidor Proxy y este intenta localizar al otro (que puede estar conectado al mismo o a otro servidor Proxy). Una vez que SIP ha puesto en contacto a ambos interlocutores, estos se comunican directamente entre ellos sin que el flujo de datos tenga que pasar por los servidores.

SIP y SIP address

                      SIP: Session Initation Protocol

Es un protocolo usado en comunicaciones VoIP. Tu tienes que tener un cliente SIP, para necesitar una SIP address. Este cliente necesita conectarse con un SIP proveedor para que pueda acceder a otros clientes del sistema.

Aquí tenemos varios ejemplos de SIP:

• SIP: 500@eKiga.net
• SIP: 8508355@vp.mdbserv.sg
• SIP: 12345@14.1810.23:5090  (Cada servicio va por un puerto. en este caso, es el 5090)
• SIP: álvaro.e@eKiga.net

          ↔        ⟷           ⟷
Servicio     Usuario       Dominio


El apartado de SIP es el Servicio, lo que hay entre el servicio y la @ es el Usuario y lo que hay detrás de la @ es el Dominio.

Estas cuentas pueden ser muy parecidas a las cuentas de correo (Gmail, Yahoo...), lo que pasa es que esta cuenta de SIP  se utiliza para VoIP.

                               SIP address

Es un identificador único para cada usuario de la red.

Puedes usar tu SIP address para contactar con otros teléfonos móviles o fijos que no utilizan SIP, pero necesitas pagar la llamada desde la red IP a la red de teléfonos.

Introducción a VoIP

Conmutación de circuitos

Cuando el emisor llama establece un camino físico entre él y el receptor, que se mantiene durante todo el tiempo que dura la conmutación. La llamada pasa por switch telefónicos y centralitas hasta llegar al destinatario, haciendo que ese camino esté ocupado todo el tiempo que dura la llamada.

Capa de transporte

En el modelo TCP/IP se emplean dos protocolos en esta capa:


• TCP: Es más fiable pero introduce mas sobrecarga y retardos en la transmisión.

• UDP: Es más rápido y sencillo, pero menos fiable.

Las redes VoIP emplean mayoritariamente el protocolo UDP.

Aquí tenemos un ejemplo de la telefonía IP vista según el modelo OSI.

Medium Access Control

MAC: Medium Access Control
Tiene 48 bits y es hexadecimal. Ejemplo: 01:23:45:67:89.ab

En este caso, la a en código binario sería 1010
                   y la b, 1011

En la MAC se pueden diferenciar varios estándares, como por ejemplo el Ethernet y el Wi-Fi.

• ETHERNET

Utiliza el estándar 802.3 y la banda base. La banda base es cuando el canal de transmisión (en nuestro caso par trenzado) está ocupado enteramente por la señal de transmisión.


Tiene el CSMA/CD, que significa Carrier Sense Multiple Access with Collision Detection.

Utiliza el Tx 1 2 (blanco-naranja y naranja)
         y el Rx 3 6 para transmitir (blanco-verde y verde)

En nuestro caso nosotros utilizamos la trama 10G BASE-TX

El 10G significa 10 Gb/s, la BASE nos indica el tipo de modulación, la T significa el que es par trenzado y la X en este caso no sabemos lo que significa.

• Wi-Fi

Utiliza el estándar 802.11g, que se basa em la tecnología llamada OFDM (Octhogonal Frecuency Division Multiplexion)

La multiplexación es la técnica que permite la transmisión de varias señales a traves de un solo enlace físico.

Utiliza el canal (frecuencia de 2,4 GHz) y el CSMA/CA, que significa  Carrier Sense Multiple Access with Collision Avoidance

También, tiene una velocidad de 54Mb/s y un rango de 100m.




Aquí tenemos un esquema de los dos tipos, del Ethernet y del Wi-Fi

Capa Física

Esta vez

Pregunta Teoría Cable

Categoría 5 : esta categoría no está actualmente reconocida por TIA/EIA, aunque todavía los podemos encontrar en instalaciones. Se usa en redes fast ethernet, hasta 100 Mbps y están diseñados para transmisión a frecuencias de hasta 100 MHz.

Categoría 5E : es la más común en estos momentos, aunque paulatinamente sustituida por la siguiente. Está definido en TIA/EIA-568-B y soporta velocidades gigabit ethernet de 1000 Mbps. Está diseñado para transmisión a frecuencias de 100MHz, pero puede superarlos.



Categoría 6 : definida en TIA/EIA-568-B y usado en redes gigabit ethernet a 1000 Mbps. Han sido diseñados para transmisión a frecuencias de hasta 250 MHz.


Categoría 6A : es un paso más allá usado en redes 10 gigabit ethernet o 10000 Mbps. Funcionan a frecuencias de hasta 500 MHz.



Categoría 7 : suben el listón para funcionar a 600 MHz según la norma internacional ISO-11801 y se utilizan en redes 10 gigabit ethernet.

Categoría 7A : con frecuencias de 1000 MHz y conexiones de redes 10 gigabit ethernet.


Categoría 8 : es el nuevo estándar compatible con frecuencias 2000 MHz y velocidad de 40 Gbps o 40000 Mbps.

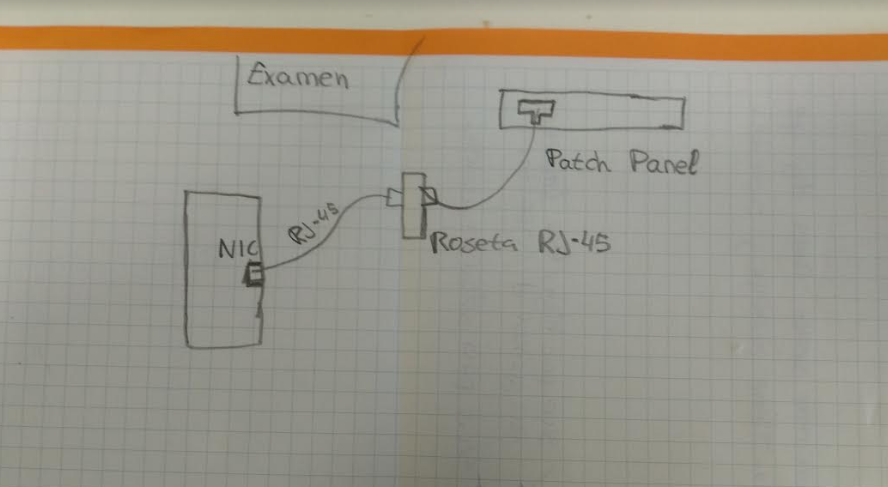

Elementos de la Capa 1

                                            ELEMENTOS DE LA CAPA 1

• PANEL DE PARCHEO DE PARTE TRASERA: son estructuras metálicas con placas de circuitos que permiten interconexiones entre equipos. Un panel de parcheo posee una determinada cantidad de puertos (RJ-45) donde cada puertos se asocia a una placa de circuito.

• ROSETA: La roseta RJ45 es el conector que permite conectar el cable de red (de 8 hilos) al PC. El conector RJ45 (RJ significa Registered Jack) es uno de los conectores principales utilizados con tarjetas de red Ethernet, que transmite información a través de cables de par trenzado .

• TESTEADOR DE CABLES:  Es un dispositivo de medición electrónica que sirve para verificar la continuidad de los cables de red y conexiones de red, tal como el cableado de red en sus diferentes configuraciones y la continuidad correcta para un excelente funcionamiento.

• PUNZADOR: Las pinzas ponchadoras de impacto sirven para apretar terminales para dar la presión requerida a las zapatas de electricidad y cables eléctricos.  Se usan para unir dos cables de calibre grueso ya que se requiere que se salgan del empalme cuando se colocan sus extremos en un tramo de tubo pequeño de unos 10 centímetros donde son colocados las puntas del cable presionado. En este caso es el modelo H-914B.

Aquí tenemos una foto de algunos de los elementos de la capa 1.
